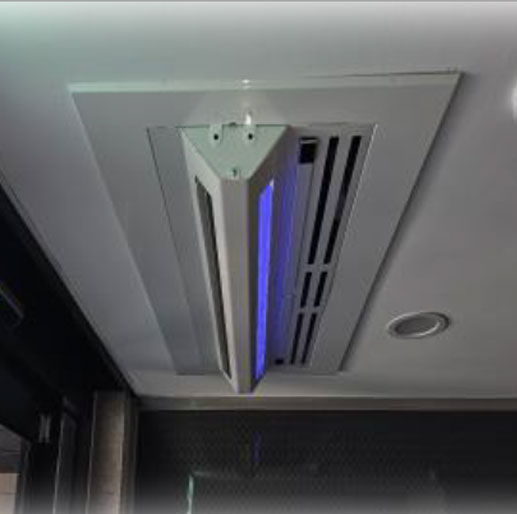

주동 에어커튼
다목적 공기처리시스템으로
쾌적한 주동 출입구 실내 환경을 조성
아파트 출입구 미세먼지
유입 방지 시스템
사용목적 : 아파트 주동 출입구 미세먼지 유입 방지 및 실내 공기 청정 구역 유지
-
아파트 출입구 도어 열림
-
아파트 출입구 도어 닫힘
아파트 출입구 도어 + 에어커튼 = 연동 제어, 자동 제어

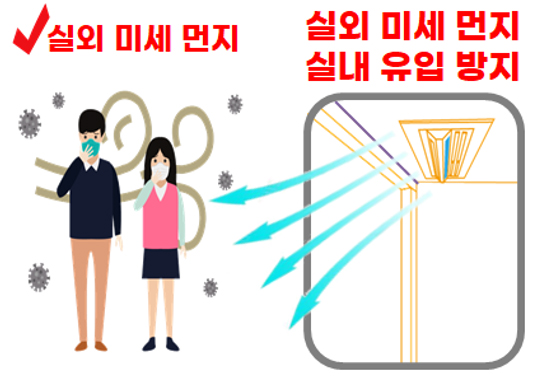

아파트 출입구 도어 열림 ▶ 에어커튼 작동 ▶ 미세먼지 등 실외 공기 유입 방지.

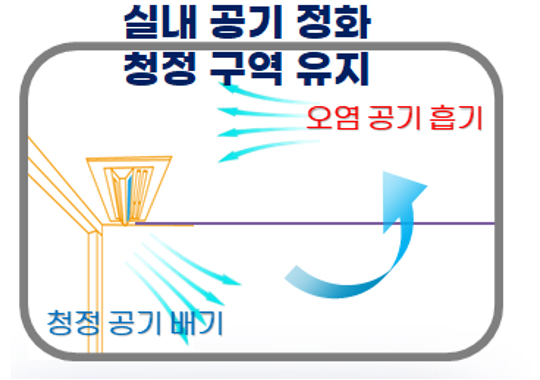

아파트 출입구 도어 닫힘 ▶ 공기청정 기능 작동 ▶ 실내 공기 정화.
실외공기 청정 시 미세먼지 감지 센서를 통하여 에어커튼 가동 하지 않음.(에너지 절감, 전기료 감소, 제품 수명 연장)
주동 에어커튼의 특징
-
- 미세먼지 많을 때 아파트 주동 출입구를 통하여 유입 될 수 있는 실외 미세먼지 유입 방지.
-
- 주동 출입구 실내 공기 순환 및 외부 공간으로 배출.

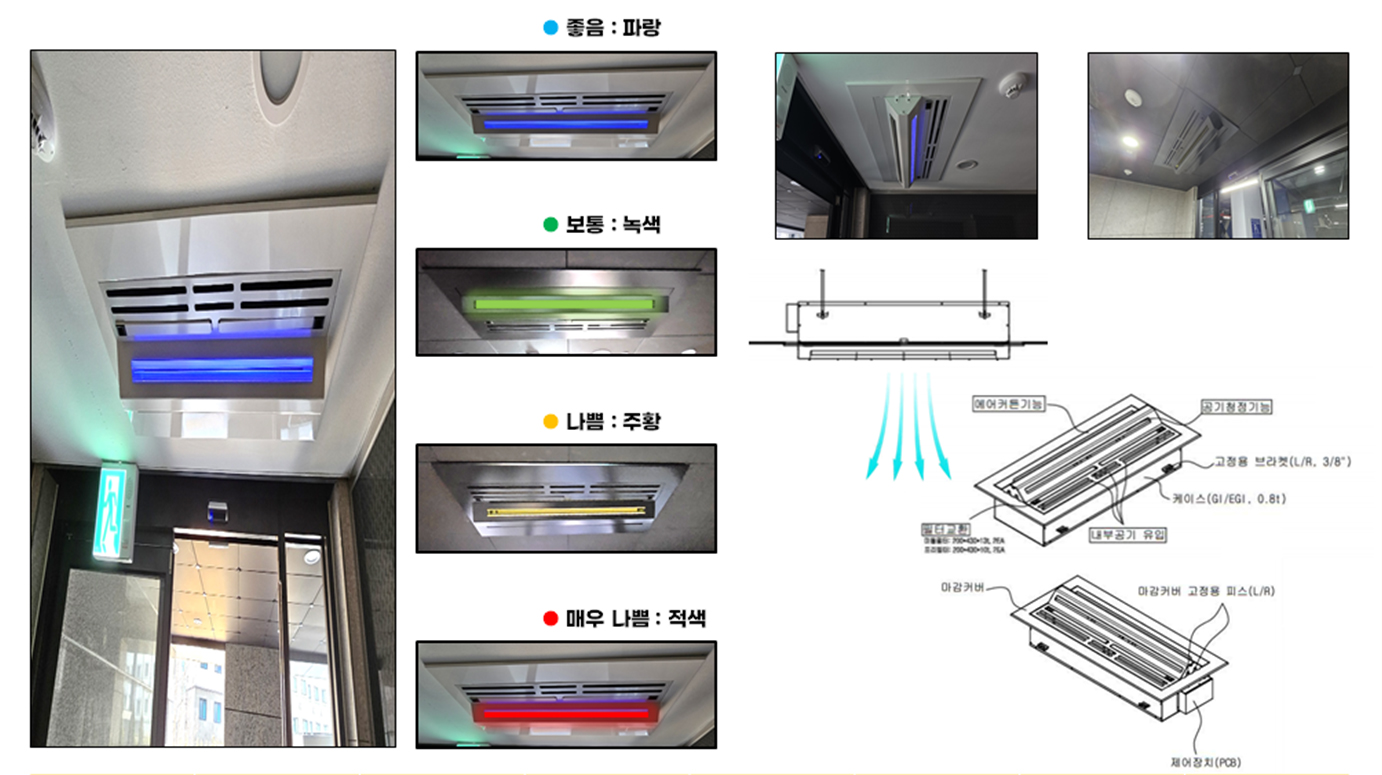

설치사진 / 작동조건표
| 기기 명칭 | 모델명 | SIZE(W*D*H) | 마감 커버 | 풍량(㎡/h) | 동력 | 전원(Ph/Vac) | 무게(kg) |
|---|---|---|---|---|---|---|---|
| 에어 커튼 | JR-AC1200 | 1100*400*294 | 1260(W)*560 | 600 | 160(W) | 1상 220V 60Hz | 26 |
| 조작방식 | 에어 필터 | 주요기능 | |||||
| 자동/수동 | 필터 세트 | 1. 에어커튼 + 공기청정 | 2. 주동 출입 감지센서(연동) | 3. 미세먼지 센서 | |||
구성 및 운전 방식
-
01
에어 커튼은 SIROCCO타입 BLDC 모터를 사용하여 높은 정밀도로 성형되어져 있어 규정된 사양에 준하는 풍속, 풍량을 낼 수 있는 구조를 가진다.
-
02
외기의 실내유입 및 내부공기의 유출방지효과가 강력한 것이어야 한다.
-
03
도어 연동 제어방식으로 운전이 가능하여야 한다. 자동 운전이 가능하여야 한다.
-
04
에어 커튼의 운전방식 : 내기 유출방지 및 외기 실내유입을 차단기 위해 DOOR(문)의 개방 시 자동으로 가동되어야 한다.
-
05
에어 커튼은 출입문이 열리는 순간 작동 ▶ 외기 실내 유입을 방지한다.
-
06
DOOR(문)이 개방 시 작동 유지 , DOOR(문)이 닫힐 경우 DOOR(문) 측 에어 커튼의 작동은 멈추고 실내측 공기청정 운전을 시작한다.
