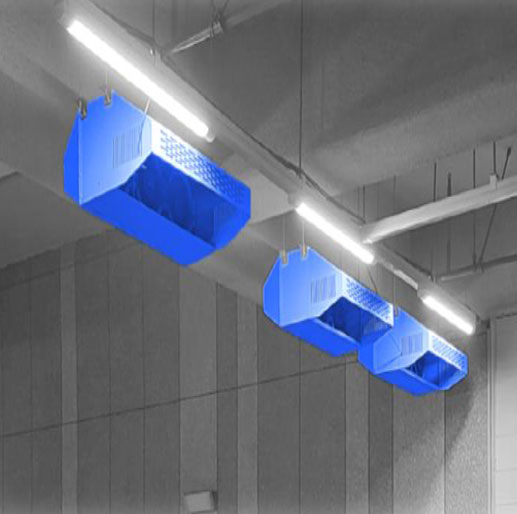

램프형 에어커튼
1. 지하 주차장 차량 출입구를 통하여 유입 될 수 있는 실외 미세먼지 차단.
2. 지하 주차장 실내 공기 순환 및 외부 공간으로 배출.
지하주차장 미세먼지
유입 방지 시스템
사용목적 : 다목적 공기처리 시스템으로 쾌적한 지하 주차장 환경 조성
-
지하 주차장 차량 출입구를 통하여 유입 될 수 있는 실외 미세먼지 차단
지하 주차장 실내 공기 순환 및 외부 공간으로 배출
램프형 에어커튼의 특징

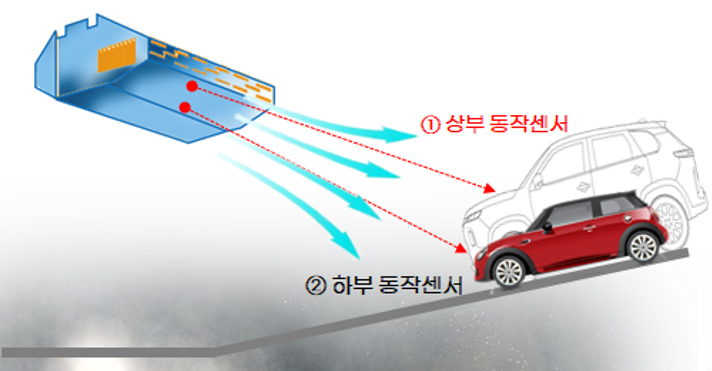

동작센서 : 레이저, 라이다 적외선 등
상부 동작센서 : 대형 차량 감지 ▶ 에어커튼 전체 가동 ▶ RPM 최고치 ▶ 최대 풍량 발생 ▶ 지하주차장 미세먼지 유입 차단
하부 동작센서 : 소형 차량 감지 ▶ 에어커튼 국소 가동 ▶ RPM 적정 값 ▶ 적정풍량 발생 ▶ 지하주차장 미세먼지 유입 차단
외부 미세먼지 감지 센서 : 미세먼지 농도에 따라 기기 가동 여부 결정
내부 미세먼지 감지 센서 : 에어커튼 작동 여부 유지 판단
컨트롤 패널(제어부) : 에어커튼 가동 수량 제어 기능 / RPM 제어 기능 / 미세먼지 감지 기능 포함
| 방식 | 모델명 | SIZE(L*H*D) | 소비전략(Kw) | 전원(Ph/Vcc |
|---|---|---|---|---|
| 무히터 | JRV50 | 920*365*820 | 0.45 | 1/220 |
구성 및 운전 방식
-
01
에어 커튼은 SIROCCO타입 BLDC 모터를 사용하여 높은 정밀도로 성형되어져 있어 규정된 사양에 준하는 풍속, 풍량을 낼 수 있는 구조를 가진다.
-
02
외기의 실내유입 및 내부공기의 유출방지효과가 강력한 것이어야 한다.
-
03
도어 연동 제어방식으로 운전이 가능하여야 한다. 자동 운전이 가능하여야 한다
-
04
에어 커튼의 운전방식 : 내기 유출방지 및 외기 실내유입을 차단기 위해 DOOR(문)의 개방 시 자동으로 가동되어야 한다.
-
05
에어 커튼은 출입문이 열리는 순간 작동 ▶ 외기 실내 유입을 방지한다.
-
06
DOOR(문)이 개방 시 작동 유지 , DOOR(문)이 닫힐 경우 DOOR(문) 측 에어 커튼의 작동은 멈추고 실내측 공기청정 운전을 시작한다.
